Multimedia-H4: Videoprojektion

An Hardware wird benötigt:

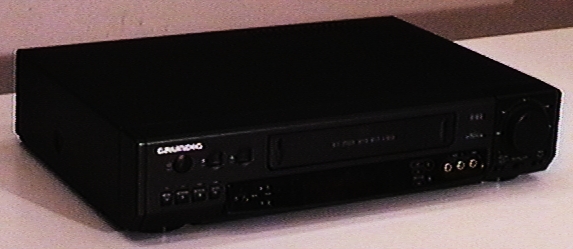

1. 1 Videorecorder

2. 1 Scart-nach-3x-Chinch-Kabel (in der Schublade am Pult)

3. 3 Adapter Chinch-Buchse-nach-BNC-Stecker (in der Schublade am Pult)

Um ein Video im H4 zu vorzuführen, sind folgende Schritte nötig:

1. H4-Multimedia-Schlüssel besorgen. Wird nur von Jürgen Weigert (Tel: 8027) ausgehändigt.

2. Videorecorder am Pult mit Strom versorgen.
   Für NTSC- oder SVHS-Kassetten sind nicht alle Recorder geeignet!

3. Scart-nach-3x-Chinch-Kabel an den Ausgang des Videorecorders anschließen.

4. Je einen Adapter Chinch-Buchse-auf-BNC-Stecker an ein Ende des Scart-nach-3x-Chinch-Kabels stecken.

5. Unter dem Pult (linke Tür) das Kabelbündel (bestehend aus einigen weißen Koaxkabeln) herausziehen.

6. Die Video-Leitung des Scart-nach-3x-Chinch-Kabels (gelb markiert) mit dem Koax-Kabel Nr. 36 verbinden.

7. Die Audio-Leitungen des Scart-nach-3x-Chinch-Kabels (rot=rechts, weiß=links markiert) mit den Koax-Kabeln Nr. 32 bzw. 33 verbinden.

8. Glastür am Multimedia-Schrank (oben im Technikstand) aufsperren (mittlerer Schlüssel).

9. Unter dem Pult des Technikstandes den Multimedia-Hauptschalter mit grossem Schlüssel nach rechts drehen (man hört ein Klicken).

10. Video-Projektor einschalten. Der Projektor ist an, wenn er ein grünes Kontrolllicht an seiner Rueckseite zeigt. (Gelbes Licht genuegt nicht!) Details.

11. Extron 4LD-ex überprüfen:

    • Rote LED Power leuchtet
    • Grüne LED Input 1 leuchtet
    • Sonst keine LED
    • Das Display zeigt

12. Patchpanel prüfen:

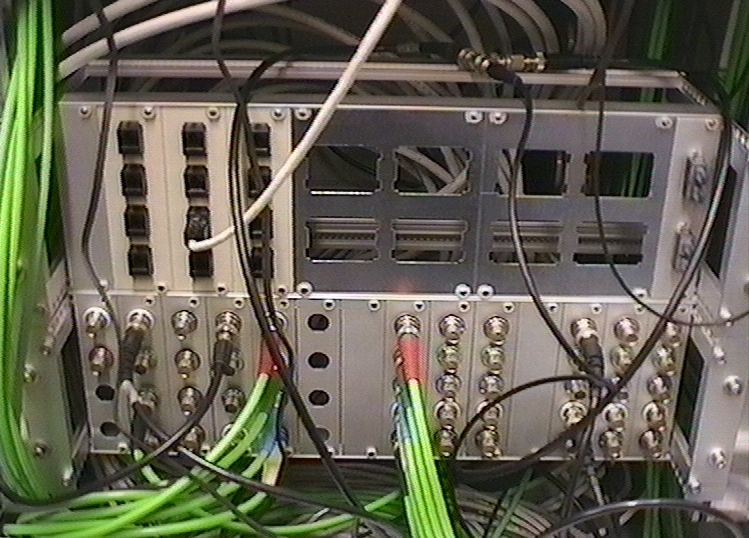

    Am Patchpanel ist auf Postion 36 (4. Spalte, oberste Reihe) ein Kabel zur Rückseite des Extron 4LD-ex (Eingang 1, Stecker "G") gesteckt.

13. Audio-Mischpult prüfen:
    Am Mischpult sind nur sehr wenige Regler von Bedeutung:
    • Der Schieberegler MAIN LR MIX (ganz rechts unten) ist im oberen Viertel. Er wird nicht benutzt, um die Lautstärke zu regeln!
    • Die Schieberegler 3 und 4 (unten links) in Mittelstellung oder darüber. Sie sind für die Lautstärke des Films maßgeblich.
    • Die Mute-Tasten direkt über dem jeweiligen Regler sind nicht gedrückt
    • die 1-2-Tasten (jeweils direkt rechts neben dem Regler) sind gedrückt
    • Bei Benutzung des Ansteck-Mikrofons: Schieberegler 1 ist 3/4 offen
      bei Benutzung des Handmikrofons: Schieberegler 2 ist 3/4 offen

14. Kassette in den Recorder einlegen und starten

15. Saalbeleuchtung justieren

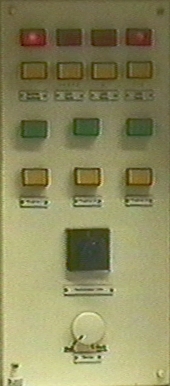

    Einige Röhren können mit einem Dimmer (Schaltkasten hinter der linken Tafel, weißer Drehknopf unten Mitte) auf sehr geringe Leistung eingestellt werden. Eventuell kann die gesamte hintere Röhrenreihe anbleiben. Der Rest der Deckenbeleuchtung muß ausgeschaltet werden.

16. Bei Problemen Jürgen Weigert (Zi. 0.045 schräg gegenüber unterer H4-Tür, Tel: 8027) oder Michael Schröder (Zi. 0.040, Tel: 7292) kontaktieren.

17. Alles aufräumen, Multimedia-Schrank schließen, Hauptschalter aus (bitte den Video-Projektor nicht vorher auf "Standby" schalten, damit er beim nächsten mal automatisch anspringt), Schlüssel und geliehene Kabel etc. zurückbringen.

    ---
