i4spic@lists.cs.fau.deÄltere SPiCboards
Seit 2009 werden in den Übungen die SPiCboards eingesetzt. Diese wurden in der Zwischenzeit mehrfach erweitert und verbessert. Interessierte Studierende finden auf dieser Seite eine Übersicht der älteren, nicht mehr unterstützten Versionen des SPiCboards (inklusive Bauteile).

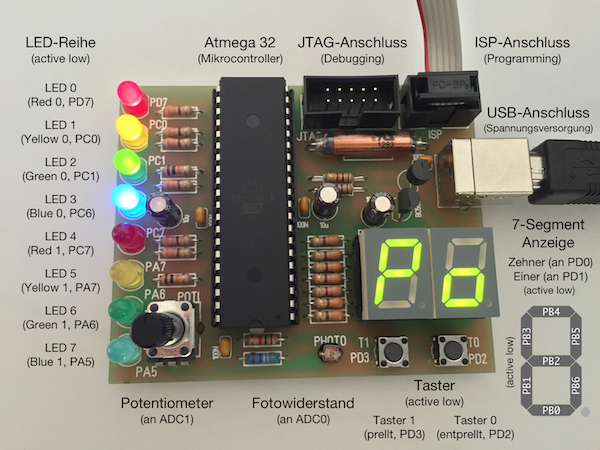

SPiCboard v2 (wird nicht mehr unterstützt)
Schaltplan, Layout und Gehäuse
Bauteilliste
Reichelt-Warenkorb| Anzahl | Bestellnummer | Kurzbeschreibung |
|---|---|---|
| 1 | ATMEGA 32-16 DIP | ATMega AVR-RISC-Controller, DIL-40 |
| 2 | GS 40 | IC-Sockel, 40-polig, doppelter Federkontakt |
| 3 | 1/4W 1,0K | Kohleschichtwiderstand 1/4W, 5%, 1,0 K-Ohm |
| 13 | 1/4W 330 | Kohleschichtwiderstand 1/4W, 5%, 330 Ohm |
| 2 | 1W 10K | Metalloxydwiderstand 1W, 5%, 10 K-Ohm |
| 1 | METALL 49,9K | Metallschichtwiderstand 49,9 K-Ohm |
| 1 | MESC 100µ | Medium Funkentstördrossel, 100µ |
| 1 | A 906011 | Fotowiderstand |
| 2 | BC 557B | Transistor PNP TO-92 45V 0,1A 0,5W |
| 2 | LED 5MM BL | LED, 5mm, Low Cost, blau |
| 2 | LED 5MM ST GE | LED, 5mm, Standard, gelb |
| 2 | LED 5MM ST GN | LED, 5mm, Standard, grün |
| 2 | LED 5MM ST RT | LED, 5mm, Standard, rot |
| 2 | SA 52-11 GN | 7-Segment-Anzeige, grün, 13,5mm, gem. Anode |
| 3 | RAD 105 10/63 | Elektrolytkondensator, 105°C, RM 2,5mm |
| 4 | X7R-2,5 100N | Vielschicht-Keramikkondensator 100N, 10% |
| 1 | RK09K113-LIN10K | ALPS Drehpoti. linear, 6mm, mono, 10K, vertikal |
| 2 | TASTER 3301 | Kurzhubtaster 6x6mm, Höhe: 4,3mm, 12V, vertikal |
| 1 | USB BW | USB-Einbaubuchse, Serie B, gew., Printmontage |
| 1 | WSL 10G | Wannenstecker, 10-polig, gerade |
| 1 | WSL 6G | Wannenstecker, 6-polig, gerade |
SPiCboard v1 (wird nicht mehr unterstützt)
Schaltplan und Layout
Bauteilliste
Reichelt-Warenkorb| Reicheltbestellnr | Anzahl | Bauteil |
|---|---|---|
| SA 52-11 GN | 2 | 7-Segmentanzeige |
| TASTER 3301 | 2 | Taster |
| RAD 105 10/63 | 3 | 10u Elko |
| BC 557B | 2 | Transistor |
| X7R-2,5 100N | 4 | 100n Kerko |
| WSL 10G | 1 | 10-poliger Wannenstecker |
| WSL 6G | 1 | 6-poliger Wannenstecker |
| BEL 160X100-1 | 1 | Fotoplatine |
| ATMEGA 32-16 DIP | 1 | Atmega32 |
| METALL 1,00K | 3 | Widerstand fuer Taster und Transistoren |
| METALL 330 | 15 | 330 Ohm Widerstand fuer LEDs (andere Werte sind auch ok solang die LED nicht durchbrennt) |
| GS 40P | 2 | Sockel (1x fuer Mega32, halber Sockel fuer 7SegAnzeige) |
| USB BW | 1 | USB fuer Stromversorgung |
| METALL 49,9K | 1 | Widerstand fuer Spannungsteiler fuer LDR |
| A 906011 | 1 | LDR |
| LED 5MM ST GN | 2 | LED gruen |
| LED 5MM ST BL | 2 | LED blau |
| LED 5MM ST RT | 2 | LED rot |
| LED 5MM ST GE | 2 | LED gelb |
| PO4M-LIN 10K | 1 | Poti 10k |
