Ausarbeitung zum Praktikum
AKBPII
vom 23.2. – 5.3.2004
von Manuel Götz
Übersicht:
1.
Allgemeines zum NE2000-Standard
2.
Hardware einer kompatiblen Karte
2.1. Allgemeiner Aufbau
2.2. Register
2.3. Speicher
2.3.1.
Speicherlayout
2.3.2.
Puffer
3.
Design eines Treibers zu NE2000
3.1. Klassen
3.2. Starten des Treibers
3.3. Initialisieren der Karte
3.4. Versenden von Paketen
3.5. Empfangen von Paketen
4.
Ausblick
5. Literaturliste
1.
Allgemeines zum NE2000-Standard
Im
Rahmen des Praktikums AKBPII war die Aufgabe gestellt, einen Treiber
für
eine NE2000-kompatible Netzwerkkarte zu schreiben.
Zum
NE2000-Standard sollte erst einmal eine kurze Entstehungsgeschichte
betrachtet
werden, da sie die Intention hinter dem Design erklärt.
Er
wurde das erste Mal im NatSemi (National Semiconductor) Databook
veröffentlicht.
Er war allerdings nicht zur tatsächlichen Realisierung gedacht,
auch
sollte auch kein späterer Hardware-Standard geschaffen werden.
Es
sollte „nur“ ein Vorschlag dafür gemacht werden, was eine Ethernet-
Netzwerkkarte
mindestens an Hardware zu bieten haben müsste.
Die
Firma Novell jedoch, die auch damals schon eher für ihre Software bekannt
war,
benötigte für ihre Software eine entsprechende Hardware. Daher übernahm
Novell
einfach diesen Vorschlag.
Der
Standard hat sich jedoch, nicht zuletzt aufgrund der Software von Novell,
durchgesetzt.
Auch
heute werden noch NE2000-kompatible Karten erstellt und folglich
Treiber
dafür geschrieben, obwohl der Standard inzwischen veraltet ist und
mit
neueren Entwicklungen nur schwer konkurrieren kann. Dennoch werden
sogar
NE2000-kompatible PCI-Karten gefertigt.
Allerdings
kann aufgrund der Hardware-Architektur dadurch fast kein Vorteil
erzielt
werden, v.a. im Bezug auf Geschwindigkeit.
Man
sieht also: der NE2000-Standard ist ein weiteres Beispiel in der
Geschichte
der Standards, die sich einfach aufgrund von aktuellen
Gegebenheiten
durchgesetzt und behauptet haben, obwohl es
vielleicht
vom rein technischen Standpunkt aus bessere Lösungen
gegeben
hätte. Aber er existiert, ist weit verbreitet und erfreut sich auch heute
noch
großer Beliebtheit.
Daher
ist es aus praktischer Sicht absolut nachvollziehbar, einen Treiber für
NE2000-kompatible
Karten zu schreiben und somit die Unterstützung
durch
das Betriebssystem zu gewährleisten.
2.
Hardware einer NE2000-kompatiblen Karte
Die im Folgenden genannten Hardware-Spezifika bilden nur eine minimale
Ausgangsbasis, d.h. eine kompatible Karte muss z.B. über die genannten
Register verfügen, sie kann aber auch noch viele weitere besitzen und
anbieten,
die im Standard nicht genannt werden. Es gibt dann im Prinzip einen
kompatiblen Modus, in dem nur die Hardware-Ressourcen, die im Standard
aufgeführt sind, genutzt werden und einen erweiterten Modus, in dem die
Karte
mit all ihren Fähigkeiten angesteuert wird. Die 2. Möglichkeit ist meist
die
Bessere und Schnellere, aber selbstverständlich ist ein Treiber für eine
solche
Ansteuerung nicht so universell einsetzbar und kompatibel, sondern eben
kartentypspezifisch. In der Realität trifft man auch bei fast jeder
NE2000-kompatiblen Karte auf beide Möglichkeiten. Ein gutes Beispiel sind
die
Realtek-Karten mit dem 8029-Chipsatz (z.B. RTL8029AS) (siehe [5]).
2.1.
Allgemeiner Aufbau
Zu
Beginn der Hardwarebeschreibung sollen erst einmal die
grundlegenden
Elemente der Hardware genannt werden, mit denen man sich
als
Programmierer eines Treibers auseinandersetzen muss.
Dies
sind die Register, der Speicher und, nur am Rande, der FIFO.
Die
Register benötigt man zur Bedienung und Konfiguration der Karte.
Im
Speicher werden die eingehenden und ausgehenden Pakete
zwischengespeichert,
bzw. vom und zum Arbeitsspeicher des Rechners
kopiert.
Sowohl auf Register als auch auf Speicher hat der Programmierer
direkten
Zugriff. Er muss den Speicher aber beim Initialisieren der Karte erst
einmal
richtig konfigurieren, um ihn nutzen zu können.
Der
FIFO dient der Karte, um Schwankungen in der Übertragungs-
geschwindigkeit
des Netzes auszugleichen ([6], S.9). Auf diesen ist kein
softwaremäßiger
Zugriff vorgesehen. Er wird daher hier nur der Vollständigkeit
halber
genannt und spielt in der weiteren Betrachtung keine Rolle.

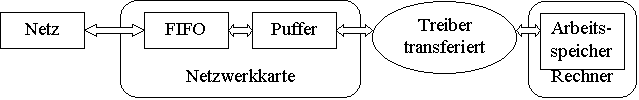

Zum
besseren Verständnis zeigt folgende Grafik den Weg jedes ein- und
ausgehenden
Pakets durch die Hardware
(Eingehend:
von links nach rechts; Ausgehend: von rechts nach links):
2.2.
Register

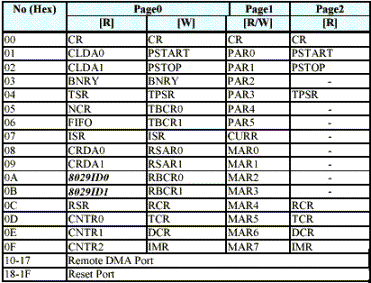

(Tabelle
siehe [5], S. 11)
In
oben stehender Tabelle erhält man einen kompletten Überblick über die
Register
der Karte. Die Register sind in 3 Seiten unterteilt. Dies ist für das
Ansprechen
von Bedeutung, denn bevor man ein Register lesen oder schreiben
kann,
muss man zuerst einmal die Seite im Command-Register (CR) festlegen,
d.h.
man braucht z.B. für jeden Register-Lesezugriff vorher noch einen
Schreibzugriff
im Command-Register.
Dies
erklärt, warum das Command-Register auf jeder Seite verfügbar
sein
muss: man kann für dieses vorher keine Seite angeben.
Weitere
wichtige Register sind z.B. die PARs (Physical Address Register).
Hier
steht die Ethernet-Adresse, mit der jedes eingehende Paket
verglichen
wird. Danach wird über dessen Annahme entschieden
(wenn
sie mit der Zieladresse des Pakets übereinstimmt, ist das Paket
für
diesen Rechner gedacht und wird angenommen).
Die
Funktionen von BNRY (Boundary Register), CURR (Current Register),
PSTART
und PSTOP sind für den Empfangspuffer wichtig und werden
dort
näher erklärt.
Das
IMR (Interrupt Mask Register) wird beim Hochfahren gesetzt (kann danach
aber
noch verändert werden). In ihm bestimmt man, welche Ereignisse einen
Interrupt
auslösen sollen und welche nicht.
Durch
Auslesen des ISR (Interrupt Status Register) beim Eintreffen eines
Interrupts
kann man erkennen, welches Ereignis den Interrupt ausgelöst hat.
Dies
war ein Ausschnitt der wichtigsten Register. Einige werden später bei der
Anwendung
noch genauer betrachtet. Das Wichtigste hier ist die Struktur, also
die
Unterteilung in Seiten, und die Tatsache, dass einige Register auf
unterschiedlichen
Seiten gelesen und geschrieben werden. Genauere und
vollständige
Informationen zu den einzelnen Registern sind der Spezifikation
oder
einigen Dokumenten aus der am Schluss angefügten Literaturliste zu
entnehmen.
(v.a.: [5], S.11-16)
2.3.
Speicher
2.3.1
Speicherlayout
Das
zweite große Hardware-Element auf der Karte ist der Speicher.
Er
ist untergliedert in verschiedene Bereiche, wobei die wichtigsten
sind:
-
PROM
Dieser Teil ist als persistenter
ReadOnly-Speicher ausgelegt und enthält
wichtige Daten, die zum Beispiel zum Initialisieren
benötigt werden und
beim Herunterfahren der Karte nicht verloren gehen
dürfen([3], S.9).
-
Puffer
Im Puffer werden die im laufenden
Betrieb ein- und ausgehenden
Pakete zwischengespeichert, bis sie vom
Treiber in den Arbeitsspeicher
geschrieben oder versandt werden.
Zur
Veranschaulichung folgt der Aufbau des Speichers in grafischer Form.
Oben
nicht näher beschriebene Teile sind dabei im weiteren Verlauf
bedeutungslos
und werden nur der Korrektheit wegen angezeigt:
0x0000
0x001F
0x4000
0x8000
0xC000
0xFFFF
(Grafik
siehe [1], S.2)
Da
der Puffer das Stück im Speicher ist, auf den der Treiber sicherlich die
meisten
Zugriffe durchführt, soll er nun näher betrachtet werden.
2.3.2
Puffer
Der
Puffer soll sowohl die ein-, als auch die ausgehenden Pakete speichern.
Dazu
muss er bei der Initialisierung erst einmal in 2 Teile aufgespalten
werden.
Dies geschieht, indem nach einem Reset der Karte die Register TPSR,
PSTART und PSTOP gesetzt werden.
Das
TPSR (Transmit Page Start Register) enthält die Adresse, an die das nächste
(falls
sie nie geändert wird auch alle) zu versendende Paket geschrieben wird.
Da
ein Ethernet-Paket bis zu 1514 Byte groß sein kann, sollte man nach
dieser
Adresse auch mindestens so viel Platz bereitstellen und frei lassen.
Ist
ein Paket an diese Stelle geschrieben worden,
muss nur noch der
Versendebefehl
im Command-Register gegeben werden.
Das
Paket wird dann automatisch an den FIFO auf der Karte übertragen
und
von dort auf das Netz ([2], S.1+2).
Ist
dies geschehen, wird einer von 2 möglichen Interrupts ausgelöst.
Entweder
wurde das Paket erfolgreich versandt oder es gab einen Fehler.
Der
Treiber kann dann entsprechend reagieren ([5], S.13).
Der
Puffer für die empfangenen Pakete wird durch PSTART und PSTOP
begrenzt.
Der Grund dafür, dass beim Empfangspuffer 2 Register zum
begrenzen
nötig sind, liegt darin, dass der Empfangspuffer in Form
eines
Ringpuffers aufgebaut ist.
Dieser
Ringpuffer besteht aus 256 Byte großen Seiten.
Die
Anzahl dieser Seiten hängt natürlich von seiner Größe ab.
PSTART
beschreibt den Beginn der ersten Seite des Ringpuffers und
PSTOP
den Beginn der ersten Seite, die nicht mehr gültig ist.
Innerhalb
dieser Grenzen müssen alle vom FIFO erhaltenen Nachrichten
gespeichert
werden.

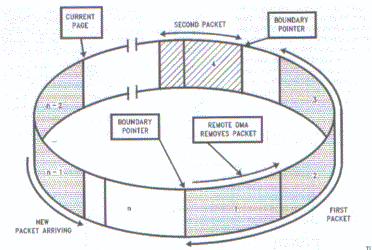

Das
folgende Bild zeigt den Aufbau des Ringpuffers, die darin dargestellten
Pointer
werden im Anschluss erklärt.
(Grafik
und Beschreibung nach [2])
Jedes
eingehende Paket wird von der Karte mit einem 4 Byte großen Header
versehen,
in dem der Status des Pakets (z.B. fehlerfrei), der Beginn des nächsten Pakets
(die Seite mit dem nächsten Header) und die Länge des Pakets enthalten
sind.
Um
den Ringpuffer auszulesen muss man mit folgenden Registern arbeiten:
- BNRY(Boundary Pointer)
Der Boundary Pointer zeigt immer auf den Vorgänger
der nächsten zu
lesenden Seite, die in den Arbeitsspeicher
transferiert werden soll. Ist das
Paket aus dem Kartenspeicher ausgelesen und in den
Arbeitsspeicher
eingelesen worden, muss der Boundary Pointer vom
Treiber weitergesetzt
werden. Dies geschieht mit Hilfe des Headers, in dem
die Seite, die den
Beginn des nächsten Pakets enthält, steht. Beachtet
werden müssen
hierbei die durch PSTART und PSTOP definierten
Grenzen des
Ringpuffers, d.h. der Boundary Pointer muss nach
Überschreiten des
PSTOP-Wertes wieder beim PSTART-Wert beginnen.
-
CURR(Current Page Register)
Der Current Pointer zeigt auf die nächste freie
Seite, in die
Pakete geschrieben werden können. Er wird nur beim
Initialisieren einmal
gesetzt und danach selbstständig von der Karte
verwaltet. Er beachtet
automatisch die Grenzen des Ringpuffers. Der Current
Pointer sollte nach
dem Hochfahren nicht mehr vom Treiber verändert
werden.
Um
einen Überlauf des Ringpuffers zu vermeiden muss genügend Speicher
aus
dem Puffer für den Empfang von Paketen bereitgestellt werden, d.h.
die
Differenz von PSTOP und PSTART ist zu maximieren.
Die
komplette Transferierung der Speicherinhalte ist nur über DMA-Zugriffe
möglich.
Im NE2000-Standard ist kein Memory Mapping vorhergesehen, daher
muss
für jeden Speicherzugriff auf Remote DMA zurückgegriffen werden.
3.
Design eines NE2000-kompatiblen Treibers
Da
im 2.Kapitel die Grundlagen betreffs der Hardware gelegt wurden,
kann
nun das Design eines Treibers für die NE2000-Karten erläutert werden.
Als
Vorlage dient hier der im Rahmen des AKBPII-Praktikums erstellte
Treiber.
Dieser kann und soll durchaus nicht als Alleinlösung gesehen werden.
Es
ist mehr als ein Vorschlag gedacht, der natürlich noch verbesserungsfähig ist.
3.1.
Klassen
Zu
Beginn wird das grundlegende Design dargestellt.
Der
Treiber wurde in 4 Klassen unterteilt, um seine Aufgaben zu erfüllen.
Das
folgende Diagramm soll einen Überblick vermitteln:
Meldet Treiber im System an
Ruft benötigten Konstruktor
auf
Hilfsklasse für das Lesen und Schreiben Hilfsklasse zum
transferieren und
sowohl
der Register als auch des Speichern der ein- und ausgehenden
Speichers,
insbesondere Puffers
Pakete
3.2.
Starten des Treibers
Beim
Hochfahren des Systems wird von der boot.rc aus über mehrere Klassen
die
NE2000Finder.java aufgerufen. Diese sucht nach einer NE2000-kompatiblen
Karte
im Rechner. Das Suchen geschieht mit Hilfe der Vendor ID und
Device
ID, die mit allen gefundenen Netzwerkkarten verglichen wird.
Gilt
eine davon als NE2000-kompatibel, war die Suche erfolgreich.
Nachdem durch die IDs der genaue Typ der Karte
bekannt ist, bleibt noch zu
prüfen, ob es eine PCI- oder eine ISA-Karte ist. Bei
einer ISA-Karte müssen in
der boot.rc noch zusätzliche Parameter wie die z.B.
Interrupt-Nummer
angegeben werden, damit die Karte gestartet werden
kann. Sind alle Angaben
plausibel, wird nun der entsprechende Konstruktor
der NE2000.java gestartet.
Die verschiedenen Konstruktoren sind leider nötig,
da z.B. die Realtek
initiale, nicht NE2000-kompatible Einstellungen
braucht, um sie in den
kompatiblen Modus zu versetzen. Wurde der
Konstruktor erfolgreich gestartet,
wird an dem zurückgelieferten Objekt noch die von
der NE2000.java
angebotene Methode open() aufgerufen, die die
Initialisierung der Karte
vornimmt.
3.3.
Initialisieren der Karte
Durch
das Initialisieren wird die Karte beim Hochfahren in einen
betriebsfähigen
Zustand versetzt. Dazu müssen folgende Aufgaben erledigt
werden,
die open() in der NE2000.java ausführt:
1.
Ein
Hardware-Reset der Karte, durch Schreiben in den ResetPort.
2.
Initialisieren
des DCR (Data Configuration Register)
In diesem Register werden Einstellungen vorgenommen,
die v.a. die
Art der Übertragung der Daten beim DMA-Zugriff
zwischen Rechner
und Karte betreffen, z.B. Byte- oder Wortweise
Übertragung, die
Byte Order etc.
3.
Löschen
von RBCR0, RBCR1 (Remote Byte Count Register)
Diese Register geben an, wie lang das zu
übertragende Paket im Puffer
ist, bevor die Übertragung an den FIFO erfolgt.
Die Größenangabe erfolgt in Bytes.
Die Register werden initial auf 0 gesetzt.
4.
Initialisieren
des RCR (Receive Configuration Register)
Die Einstellungen betreffen die ankommenden Pakete.
Man kann entscheiden, ob man
beschädigte Pakete speichern möchte
oder gleich verwirft, ob man Broad- und
Multicast-Pakete empfangen
möchte u.v.m.
5.
Initialisieren
des TCR (Transmit Configuration Register)
In diesem Schritt wird vor allem über die Art des
Loopback-Modus
entschieden, der während der restlichen
Initialisierungen aktiv ist.
Es ist Modus 1 oder 2 zu wählen.
6.
Initialisieren
des Ringpuffers
BNRY (Boundary Pointer), PSTART und PSTOP werden auf
die
gewünschten Adressen im Puffer gesetzt. Es ist zu
beachten, dass
diese 8-bit Register von einer 16-bit Adresse nur
die höchstwertigen
8 bit enthalten. Aufgrund der 256 Byte großen Seiten
im Ringpuffer
ist eine feinere Auflösung unnötig.
7.
Löschen
des ISR (Interrupt Status Register)
Das ISR wird mit 0xFF überschrieben. Dadurch werden
die im bisher
undefinierten Zustand evtl. anliegenden (hier noch
unsinnigen) Interrupts
gelöscht.
8.
Initialisieren
des IMR (Interrupt Mask Register)
In diesem Register entscheidet man, welche
Interrupts die Karte
senden soll und welche maskiert werden sollen.
9. Initialisieren
der PAR0-5 (Physical Address Register)
Aus dem PROM im Speicher der Karte (an Stelle 0)
wird die Ethernet-
Adresse ausgelesen und anschließend in die PAR
geschrieben.
Mit diesen Registern wird die Zieladresse jedes
ankommenden
Pakets verglichen und dann über dessen Annahme
entschieden.
9.
Initialisieren
der MAR0-7 (Multicast Address Register)
Siehe 9., nur für Multicast-Pakete
11.Initialisieren des CURR (Current Pointer)
Der Current Pointer wird am
besten auf den Wert
(Boundary Pointer + 1) gesetzt, also
eine Seite weiter im
Ringpuffer.
12.Setzen des Startmodus im
Command-Register
Der Stopwert im Command-Register wird
gelöscht und das
Start-Bit gesetzt. Zusätzlich wird der
DMA-Zugriff aktiviert.
13.Setzen des TCR (Transmit Configuration
Register)
Das TCR wird nun auf den Normal Mode
zurückgesetzt.
Erst jetzt ist die Karte
betriebsbereit.
Die
Reihenfolge dieser Schritte ist weitgehend einzuhalten, einige wenige
können
vertauscht werden. Sind sie alle richtig ausgeführt worden, ist die Karte
nun
sende- und empfangsbereit. (siehe [1], S.5; [4], S.1)
3.4.
Versenden von Paketen
Zum
Versenden von Paketen bietet der Treiber in der NE2000.java zwei
Methoden
an, die transmit(...) und die transmit1(...).
Die
transmit-Methode hat als Parameter nur ein Memory-Objekt, das
verschickt
werden soll. Die transmit1-Methode bietet durch die zusätzlichen
Parameter
offset und size noch die Möglichkeit, erst ab einem bestimmten offset
im
Memory-Objekt mit dem Versenden zu beginnen oder die Länge in Bytes
anzugeben,
die verschickt werden soll. Das hat u.a. den Vorteil, dass bei einem
40
Byte großen Paket auch nur 40 Byte versendet werden und nicht 1514, wie es
bei
der transmit-Methode der Fall ist. Da die transmit-Methode einfach die
transmit1-Methode
mit den zusätzlichen Parametern 0 als offset und 1514 als
size
aufruft, verfahren beide Methoden im weiteren Verlauf gleich.
Zuerst
wird geprüft, ob die Pufferstelle im Versendespeicher, an die das
Paket
geschrieben werden soll, frei ist. Ist dies nicht der Fall, wird die Nachricht
in
eine Liste mit zu versendenden Paketen eingehängt, die jedesmal abgearbeitet
wird,
wenn ein Paket fertig versandt wurde (dies erkennt man am
entsprechenden
Interrupt). Ist die Pufferstelle frei, wird zuerst einmal in die
TPSR0/1
(Transmit Page Start Register) die Adresse mit dem Beginn der
Nachricht
im Puffer geschrieben. Anschließend schreibt man in die TBCR0/1
(Transmit
Byte Count Register) die Länge des Pakets. Nun schreibt man noch
den
Inhalt des Memory-Objekts an die in den TPSR0/1 angegebene Stelle.
Ist
dies geschehen, gibt man mit dem Command-Register den Befehl zum
Start
des Versendevorgangs. (siehe [1], S.12+13; [4], S.6)
Zum
Schluß muss nur noch ein leeres Memory-Objekt zurückgegeben werden.
Da
die transmit-Methoden sowohl von außerhalb als auch von der Klasse selbst
aufgerufen
werden können (um die Liste der zu versendenden Pakete abzu-
arbeiten),
ist noch zu synchronisieren. Es darf immer nur eine transmit-Methode
auf
einmal in Ausführung sein.
3.5.
Empfangen von Paketen
Das
Empfangen von Paketen beginnt damit, dass man einen Interrupt wegen
eines
eingegangenen Pakets im Ringpuffer erhält. Dieses liest man mit Hilfe des
Headers,
der die Länge des Pakets enthält, aus und hängt es in eine Liste mit
empfangenen
Paketen ein. Der Header des ersten zu lesenden Pakets steht genau
an
der Stelle, auf die der Boundary Pointer zeigt. Dann wird der Boundary
Pointer
(BNRY) wieder richtig gesetzt, da dieser immer noch auf der Seite vor
dem
Beginn des gerade ausgelesenen Pakets steht. Er wird auf die Seite vor dem
Beginn
des nächsten Pakets gesetzt, dessen Adresse man ebenfalls aus dem
Header
erhält. Ist dies alles geschehen, wird überprüft, ob der Boundary Pointer
genau
den Wert (Current Pointer – 1) enthält, denn da das ganze Auslesen im
Interrupthandler
erfolgt ist, können inzwischen weitere Pakete und Interrupts
eingetroffen
sein, die ignoriert wurden, weil die Interrupts gesperrt waren.
Der
Auslesevorgang wird also solange wiederholt, bis der Boundary Pointer
genau
eine Seite hinter dem Current Pointer steht. Dann wurde alles ausgelesen.
Zum
Schluss werden die Interrupts wieder freigegeben.
Danach
wird noch einmal überprüft, ob zwischen Prüfen der Pointer und dem
Freigeben
der Interrupts nicht noch ein Paket eingetroffen ist.
Sollte
dies der Fall sein, beginnt man von vorne, die Interrupts werden gesperrt,
das
Paket ausgelesen etc ([4], S.9).
Um
Pakete zu empfangen muss der Empfänger einen Thread beim Treiber
anmelden.
Dieser Thread wird gestartet, wenn ein Paket in die Liste der
empfangenen
Pakete eingehängt wurde und wieder schlafen gelegt,
wenn
die Liste leer ist oder der Empfänger keine Pakete mehr aufnehmen
kann.
Wird
der Thread nicht von außerhalb gestoppt, läuft er so lange, bis kein Paket
mehr
in der Liste übrig ist. Während der Thread läuft, liest er jeweils ein Paket
aus
der Liste aus und gibt das Memory-Objekt mit dem Inhalt an den Empfänger
weiter.
Damit der NE2000.java nicht die Memory-Objekte ausgehen, bekommt
der
Thread im Gegenzug ein Memory-Objekt vom Empfänger zurück, in das
er
später wieder ein anderes angekommenes Paket aufnehmen kann.
Ist
die Anzahl der Pakete, die im Treiber gespeichert werden können,
erschöpft,
weil zu wenige Pakete abgeholt und immer neue empfangen
werden,
wird automatisch immer das älteste Paket einfach mit einem
neueren
überschrieben und geht verloren. Um die verlorenen Pakete muss sich
dann
eine übergeordnete Schicht kümmern, d.h. sie muss eine Anfrage für
nochmaliges
Übermitteln an den Sender stellen.
4.
Ausblick
Zum Abschluß erfolgt ein kleiner Ausblick, der zeigt, was bei der
wirklichen
Implementierung
des Treibers erreicht wurde. Zudem nennt er noch einige wünschenswerte
Ergänzungen bzw. Modifizierungen.
Der
Treiber läuft getestet mit 2 Karten, einer Realtek und einer Winbond.
Die
Realtek läuft allerdings nicht sofort im NE2000-Modus, sondern es
müssen
dafür noch gesonderte Einstellungen gemacht werden.
Daher
benötigt sie auch einen eigenen Konstruktor.
Ein
guter Ansatzpunkt zur Verbesserung wäre, den Interrupthandler wesentlich
zu
verschlanken und z.B. das Auslesen eines Pakets aus dem Ringpuffer in
einem
Thread durchzuführen, der vom Interrupthandler nur noch geweckt wird.
Somit
müssten nicht während des gesamten Auslesens die Interrupts gesperrt
bleiben.
Dies würde die Interruptlatenzzeit reduzieren.
Es
war jedoch bei keinem einzigen Test mit einer realen Anwendung der Fall
war,
dass die Nachrichten schneller kamen, als der Interrupthandler dies
bewältigen
konnte. Die Liste für die eingehenden Nachrichten wuchs niemals.
Einzig
und allein ein FloodPing ermöglichte uns überhaupt ein Prüfen dieser
Funktion.
Aber auch damit lief der Treiber absolut stabil und konnte
schließlich
nur durch einen überforderten Garbage Collector gestoppt werden.
Daraus
ergibt sich abschließend, dass ein Treiber vorliegt, der im Detail sicher
noch
Verbesserungen verträgt, aber auch jetzt schon seine Aufgabe mit
angemessener
Performance und hoher Stabilität erledigt.
5. Literaturliste
National
Semiconductor
Application Note 887
David Milne
May 1993
[2] DP8390
Network Interface Controller: An Introductory Guide
National Semiconductor
Application Note 475
May 1993
[3] DP83905EB-AT
AT/LANTIC Hardware User´s Guide
National Semiconductor
Application Note 897
Larry Wakeman
July 1993
[4] Writing
Drivers for the DP8390 NIC Family of Ethernet Controllers
National Semiconductor
Application Note 874
July 1993
[5] RTL8029AS
Realtek PCI Full-Duplex Ethernet Controller
with built-in SRAM
Advanced Information
Realtek Semiconductor Corp.
[6] W89C940
ELANC-PCI (TWISTED-PAIR ETHER-LAN CONTROLLER
WITH
PCI-INTERFACE)
Winbond
Electronics Corp.
