Aufgabe: Multi-Level-Queue-Scheduler
Übersicht
Einleitung
Was ist zu tun?
Hinweise
Periodische und nicht-periodische Ereignisse
Wie in der Einleitung
zu Aufgabe 3 bereits erwähnt, gibt
es neben Ereignissen, die regelmäßig und periodisch bearbeitet werden, auch
Ereignisse, bei denen eine solche Art und Weise der Behandlung nicht adäquat
ist. Solche Ereignisse treten oft in unregelmäßigen Abständen auf, von ihnen
ist in den meisten Fällen nur die minimale Zwischenankunftszeit
bekannt, ein Muster der Auftreten kennt man aber so gut wie nie. Angezeigt
werden diese Ereignisse oft durch asynchrone Unterbrechungen an die
CPU. In der Ereignisbehandlung werden anschließend abhängig vom jeweiligen
Ereignis gewisse Eingabedaten in Ausgabedaten transformiert. Auch die Änderung
des Zustands des Systems ist denkbar, die aus Regelkreisläufen bekannte
Rückkoppplung fehlt aber oft.
Beispiele für Systeme, die Ereignisse nach diesem Schema behandeln, sind
eben Systeme, die vor allem auf Benutzereingaben reagieren, wie ein
elektronischer Bremsassistent oder eine Airbag-Steuerung. Im Zusammenhang mit
Aufgabe 3 wurde ebenfalls erwähnt,
dass sich nicht-periodische Ereignisse nur schwer auf periodische Ablaufpläne
abbilden lassen, weshalb man für solche Ereignisse oft auch ein anderes
Behandlungsschema verwendet. Man spricht hier nicht mehr von einem
zeitgesteuerten sondern von einem ereignisgesteuerten System. Das System
pollt dabei keine Eregnisse mehr, sondern reagiert auf eintretende
Ereignisse, selbstverständlich auch hier unter der Einhaltung von
Zeitbeschränkungen.
Prioritätensteuerung
Die Ablaufplanung findet in ereignisgesteuerten Systemen im Gegensatz zu
zeitgesteuerten Systemen typischerweise zur Laufzeit statt. Die verschiedenen
Bestandteile der Ereignisbehandlungen (also Fäden etc.) werden auf Prioritäten
abgebildet, anhand deren zur Laufzeit entschieden wird, welcher Faden als
nächstes eingelastet wird.
Die Zuteilung der Prioritäten kann dabei statisch von der Laufzeit
entkoppelt oder dynamisch zur Laufzeit erfolgen. Das hängt vom jeweils
verwendeten Verfahren ab, das man für die Prioritätenzuteilung verwendet. Der
EDF-Algorithmus (Earliest
Deadline First) beispielsweise ordnet
den Ereignisbehandlungen zur Laufzeit Prioritäten zu, während dies bei
RMA bzw. DMA (Rate
bzw. Deadline Monotonic
Approach) statisch vor der Laufzeit geschieht.
Verdrängbarkeit
Ein wesentliches Merkmal eines solchen ereignisgesteuerten Schedulers ist
Verdrängbarkeit. Unter Verdrängbarkeit versteht man wann und unter welchen
Umständen dem gerade laufenden Faden der Prozessor entzogen werden
kann. Hauptsächlich unterscheidet man hier zwischen voll präemptiven,
präemptiven, nicht präemptiven und gemischt
päemptiven Systemen. Bei voll präemptiven Systemen wird einem
Faden der Prozessor entzogen, sobald ein anderer Faden mit einer höheren
Priorität lauffähig wird, bei nicht präemptiven erfolgt ein solcher
Kontextwechsel dagegen nur dann, wenn ein Faden explizit auf den Prozessor
verzichtet (z.B. weil er sich beendet oder beim Belegen eines Mutex
blockiert). Ein präemptives System liegt vor, wenn das Betriebssystem
dem gegenwärtig laufenden Faden zwar den Prozessor entziehen kann, dies aber
nicht unbedingt immer dann tut, wenn ein Faden mit höherer Priorität
laufbereit wird. Präemptive Systeme bilden also Zwischenstufen zwischen voll
präemptiven und nicht präemptiven Systemen. Von gemischt präemptiven
System spricht man, wenn sowohl Fäden existieren, die sich präemptiv
verhalten, als auch solche, die sich nicht präemptiv verhalten. Der in der
obenstehenden Grafik abgebildetete Ablauf der verschiedenen Fäden kann
z.B. von einem voll präemptiv oder einem gemischt präemptiv arbeitenden
Scheduler erzeugt worden sein.
Vorteile
ereignisgesteuerter Systeme sind unter anderem
- adäquate Unterstützung nicht periodischer Ereignisse
- kommen oft ohne a-priori Wissen über die Anwendung aus
- kommen oft ohne Polling aus
- flexibel
- "einfacher" zu programmieren??? (aus Sicht des Anwendungsentewicklers)
- ...
Nachteile
ereignisgesteuerter Systeme sind unter anderem
- komplexere Implementierung (aus Sicht des Systementewicklers)
- erhöhter Laufzeitbedarf, Einplanung erfolgt zur Laufzeit
- Fadensynchronisation notwendig
- ...
In dieser Aufgabe soll ein prioritätengesteuerter Scheduler implementiert werden, dieser Scheduler soll folgende Eigenschaften besitzen:
- der Scheduler verfügt über eine oder mehrere Prioritätsstufen
- die Prioritäten der Fäden wird a-priori statisch festgelegt
- der Scheduler kann mit mehreren Fäden umgehen, die die gleiche Priorität besitzen
- die Fäden sollen mehrmals aktivierbar sein
- der Scheduler arbeitet grundsätzlich voll präemptiv
- der Scheduler muss die Aktivierungsreihenfolge der Fäden nicht erhalten

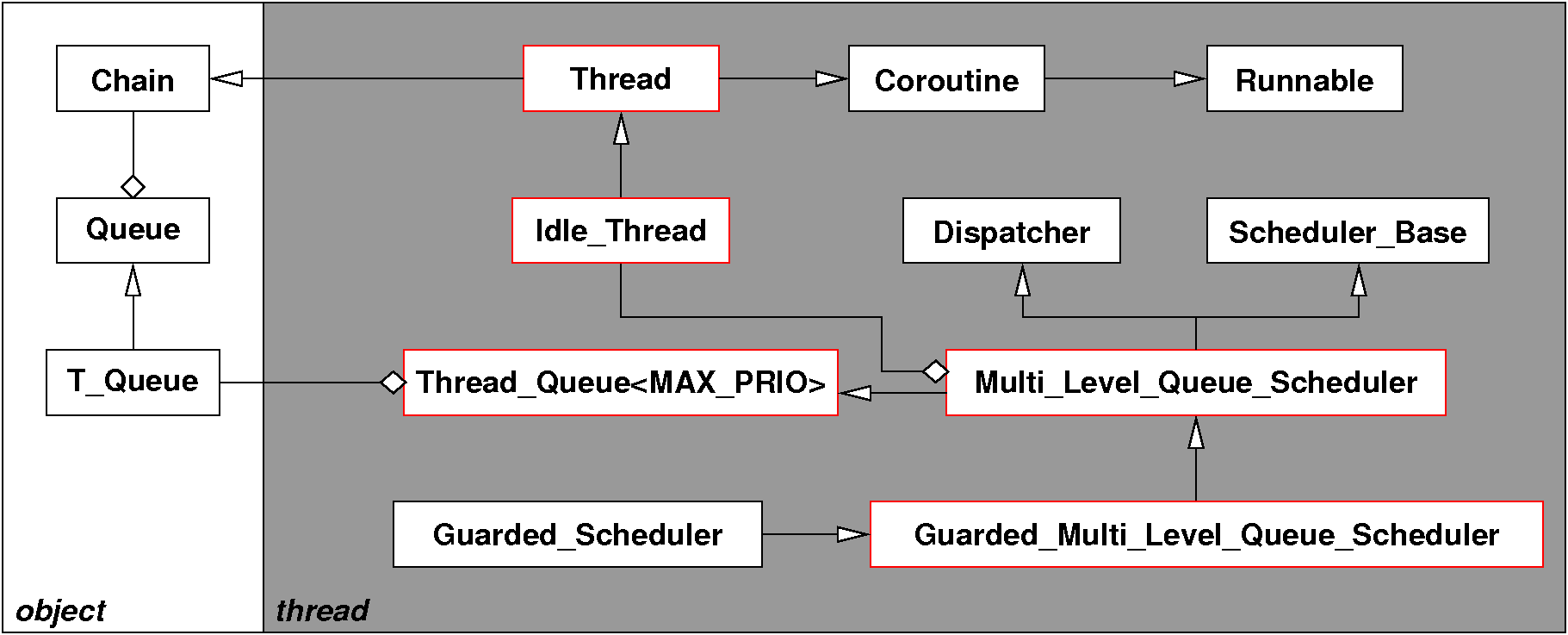

Konkret sind zur Lösung der Aufgabe die folgenden, rot eingerahmten Klassen zu implementieren:
Thread
Eine scheduler-spezifische Implementierung eines Threads.
Idle_Thread
Dieser Faden wird immer dann ausgeführt, wenn kein andere Faden aktiv
ist. Die einzige Aktion dieses Fadens ist es, in einer Endlosschleife, die
Kontrolle über den Prozessor abzugeben.
Thread_Queue< MAX_PRIO >
Diese Klasse ist für die Verwaltung der laufbereiten Fäden zuständig. Sie
ist aus ähnlichen Gründen als C++-Template realisiert, wie die Klasse
Schedule_Table< SIZE >
in Aufgabe 2. Prinzipiell soll die Klasse
Thread_Queue< MAX_PRIO >
verschieden viele Prioritätsebenen
unterstützen, in Ermanglung einer dynamischen Speicherverwaltung muss die
Anzahl der Prioritätsebenen aber statisch bekannt gemacht werden. Die
Implementierung der Thread_Queue ist vom eigentlichen Scheduler entkoppelt,
weil z.B. für einen Scheduler, der nur einen Faden pro Priorität unterstützt,
eine einfachere Thread_Queue
ausreicht, soll der Scheduler
zusätzlich die Reihenfolge der Fadenaktivierungen erhalten, ist wieder eine
andere Thread_Queue
notwendig. Im Idealfall muss nur noch die
Implementierung der Thread_Queue ausgetauscht werden.
Multi_Level_Queue_Scheduler
Die Klasse Multi_Level_Queue_Scheduler
implementiert den
eigentlich Scheduler, der zur Verwaltung der laufbereiten Fäden auf die Klasse
Thread_Queue< MAX_PRIO >
zurückgreift. Im Gegensatz zur Aufgabe 2 entällt hier aber die
Indirektionsstufe über eine abstrakte Klasse
Abstract_Thread_Queue
. Der Grund hierfür ist, dass eine Anwendung
eine Menge von vorab bekannten Fäden umfasst, die alle vorab bestimmte,
statische Prioritäten besitzen. Es existiert also einfach kein Grund die
Anzahl der unterstützten Prioritäten zur Laufzeit ändern zu wollen.
Guarded_Multi_Level_Queue_Scheduler
Diese Klasse stellt die gegen Unterbrechungen geschützte
Anwendungssschnittstelle für den Scheduler bereit.
Eine genauere Beschreibung der jeweiligen Klassen und der zu
implementierenden Schnittstellen, findet man in der Doxygen-Dokumentation von
EZ-Stubs.
Ähnlich wie mit Aufgabe 2 beginnt in
dieser Aufgabe ein neuer Zweig im EZStubs-Repository. In dieser und den
folgenden Aufgaben wird nämlich ein ereignisgesteuerte Variante des
EZStubs-Betriebssystems entwickelt. Wir gehen dafür aber nicht vom aktuellen
Zweig der Entwicklungs aus, sondern vom Stand der Aufgabe 1. Dafür geht man folgendermaßen vor:
- Das Verzeichnis
trunk
des Repositories auschecken, darin sollte sich noch der Stand der Aufgabe 1 befinden.
- Wie in Aufgabe 2 einen neuen Branch anlegen, der dieses Mal
event_triggered
heißen soll.
- Auf diesen Branch wechseln.
- Die Vorgabe in das Arbeitsverzeichnis kopieren und zum Repository hinzufügen.
- Nicht vergessen, die Dateien
guard_leave_no_scheduler.cc
und main_no_scheduler.cc
aus diesem Branch und entsprechende evtl. vorhandene Objektdateien aus der Bibliothek zu entfernen.
